W obiektach przemysłowych, budynkach komercyjnych i systemach dystrybucji energii na całym świecie,jednofazowe cyfrowe woltomierze prądu przemiennego do montażu panelowegosą niezawodne i zapewniają dokładne odczyty napięcia dzień po dniu. Operatorzy polegają na tych przyrządach, aby utrzymać bezpieczne warunki pracy i chronić wrażliwy sprzęt. Jest jednak pytanie, które rzadko się zadaje – a odpowiedź może być bardziej niepokojąca, niż myślisz.
Nowoczesne sieci elektroenergetyczne narażone są na szereg zakłóceń. Do najbardziej szkodliwych należą chwilowe przepięcia — krótkie skoki napięcia trwające od kilku milisekund do kilku sekund. Uderzenie pioruna w pobliżu, przełączenie dużych obciążeń indukcyjnych lub awaria w innym miejscu sieci mogą spowodować te niebezpieczne zdarzenia. Jeśli jednofazowy woltomierz cyfrowy do montażu panelowego nie wykryje ich, konsekwencje mogą mieć wpływ na całą operację.
Na Gomelong, spędziliśmy ponad 15 lat na produkcji liczników energii i cyfrowych przyrządów panelowych na rynek globalny. Nasze doświadczenie pokazało, że wielu kierowników obiektów i inżynierów zakłada, że liczniki panelowe rejestrują wszystko, co dzieje się na ich liniach. Ale czy to założenie jest uzasadnione?
Chwilowe przepięcia nie są zdarzeniami rzadkimi. Występują one częściej, niż większość operatorów zdaje sobie sprawę. Różnica między licznikiem rejestrującym te zdarzenia a licznikiem, który je pomija, często sprowadza się do jednej specyfikacji: czasu reakcji.
Tradycyjne woltomierze analogowe mają nieodłączne ograniczenia. Ich ruchome cewki wymagają ruchu mechanicznego w celu wskazania odczytu, wprowadzając naturalne tłumienie, które spowalnia ich reakcję na szybkie zmiany. Wygładza to krótkotrwałe wahania na wyświetlaczu, ale oznacza również, że operator nigdy nie zobaczy krótkotrwałych przepięć.
Liczniki cyfrowe działają inaczej. Próbkują napięcie wejściowe w dyskretnych odstępach czasu, przekształcają te próbki na wartości cyfrowe, a następnie obliczają i wyświetlają wynik. Częstotliwość próbkowania i prędkość przetwarzania określają, czy chwilowe przepięcie zostanie wykryte, czy też całkowicie pominięte.
Poniższa tabela ilustruje wpływ różnych czasów reakcji na wykrywanie chwilowych przepięć:
| Czas reakcji | Przechwytuje zdarzenia przejściowe | Typowa przydatność zastosowania |
|---|---|---|
| ≥ 1 sekunda | Minimalne — większość chwilowych skoków została całkowicie pominięta | Proste wskazanie obecności, monitorowanie o niskiej krytyczności |
| 500 ms - 1 s | Ograniczone — rejestruje tylko zdarzenia o dłuższym czasie trwania | Ogólne monitorowanie mocy, sprzęt niewrażliwy |
| 200 ms - 500 ms | Umiarkowany — wykrywa pewne stany przełączenia | Zastosowania przemysłowe o umiarkowanej czułości |
| ≤ 200 ms | Wysoki — wychwytuje większość chwilowych przepięć | Wrażliwa ochrona sprzętu, zapewnienie jakości |
| < 50 ms | Wyjątkowe — wykrywanie w czasie zbliżonym do rzeczywistego | Infrastruktura krytyczna, monitoring na poziomie laboratoryjnym |
Wiele standardowych cyfrowych mierników panelowych dostępnych na rynku ma czas reakcji przekraczający jedną pełną sekundę. W tym czasie szkodliwy skok przepięcia może pojawić się i zniknąć całkowicie niezauważony przez przyrząd pomiarowy – nawet jeśli wrażliwa elektronika znajdująca się za nim może doznać skumulowanego lub natychmiastowego uszkodzenia.
Nawet jeśli czas reakcji licznika jest stosunkowo szybki, należy wziąć pod uwagę jeszcze jedną kwestię. Większość mierników panelowych aktualizuje swoje wyświetlacze cyfrowe ze stałą częstotliwością, często od dwóch do pięciu razy na sekundę. Skok napięcia trwający 50 milisekund — wystarczająco długi, aby obciążyć zasilacze lub uszkodzić elementy półprzewodnikowe — może łatwo wystąpić pomiędzy aktualizacjami wyświetlacza, nie pozostawiając śladu na odczycie.
Dlatego jakość Ajednofazowy cyfrowy woltomierz prądu przemiennego do montażu panelowegonie można ocenić na podstawie dokładności wyświetlania wyłącznie w warunkach stanu ustalonego. Prawdziwą miarą jego wartości jest to, jak radzi sobie w dynamicznych warunkach rzeczywistych — właśnie wtedy, gdy najbardziej potrzebujesz wiarygodnych informacji.

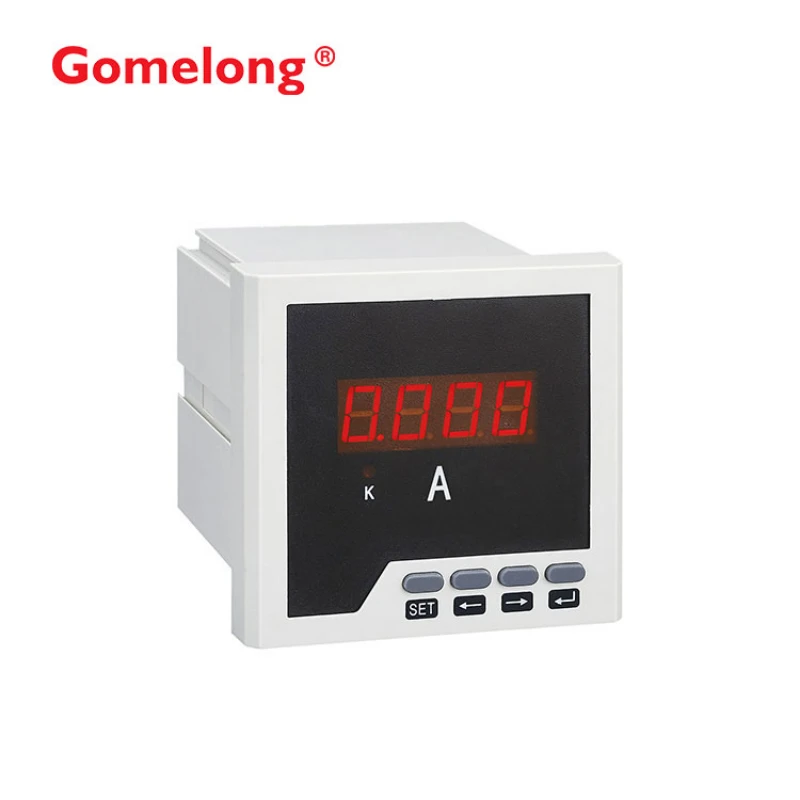

Firma Gomelong zaprojektowała serię jednofazowych, cyfrowych woltomierzy prądu przemiennego do montażu panelowego, mając na uwadze te praktyczne wyzwania. Nasze przyrządy wykorzystują zaawansowane techniki próbkowania prądu przemiennego do pomiaru napięcia w sieci energetycznej. Dzięki programowalnym parametrom dostępnym bezpośrednio z klawiszy panelu operatorzy mogą skonfigurować miernik tak, aby odpowiadał specyficznym wymaganiom ich aplikacji. Mierniki mają również konstrukcję antywibracyjną, wysoką dokładność i stabilność, dzięki czemu są w stanie mierzyć efektywne wartości prądu przemiennego nawet w środowiskach o poważnych zniekształceniach harmonicznych.
Pojedyncze niewykryte chwilowe przepięcie może nie wywołać natychmiastowego zauważalnego efektu. Jednak ryzyko kumuluje się z biegiem czasu, a konsekwencje mogą objawiać się w nieoczekiwany sposób.
Nowoczesne przemysłowe systemy sterowania opierają się na wrażliwych komponentach elektronicznych — programowalnych sterownikach logicznych (PLC), napędach o zmiennej częstotliwości (VFD), zasilaczach i urządzeniach mikroprocesorowych. Elementy te mają określone tolerancje napięcia. Powtarzające się narażenie na przepięcia, nawet te trwające zaledwie milisekundy, przyspiesza starzenie się kondensatorów, degraduje złącza półprzewodnikowe i zwiększa awaryjność modułów zasilających.
Bez wykrycia nie ma dokumentacji. Bez dokumentacji nie ma możliwości powiązania awarii sprzętu z problemami z jakością zasilania na wejściu. Rezultatem jest reaktywna konserwacja, a nie proaktywna ochrona – i znacznie wyższe koszty długoterminowe.
W przypadku obiektów, które śledzą trendy napięcia w celu zapewnienia jakości lub zgodności z przepisami, przeoczone zdarzenia przepięciowe powodują luki w zapisie danych. Seria produkcyjna, podczas której występują niewykryte skoki napięcia, może wygenerować dane wyjściowe zgodne ze specyfikacjami opartymi na zarejestrowanych danych, ale rzeczywiste środowisko elektryczne podczas produkcji mówi coś innego.
Oprócz problemów związanych z uszkodzeniem sprzętu i integralnością danych istnieją także konsekwencje dla bezpieczeństwa. W niektórych zastosowaniach trwałe lub powtarzające się warunki przepięciowe mogą obciążać systemy izolacyjne, zwiększając ryzyko wyładowania łukowego lub awarii sprzętu pod obciążeniem. Operatorzy, którzy nigdy nie zobaczą znaków ostrzegawczych, nie mogą podejmować działań zapobiegawczych.
Starannie zaprojektowany jednofazowy, cyfrowy woltomierz prądu przemiennego do montażu panelowego eliminuje te zagrożenia dzięki wielu warstwom możliwości.Gomelongoferuje cztery różne serie — X, K, D i S — każda zaprojektowana do różnych wymagań aplikacji.
Seria X zapewnia w pełni elektryczny pomiar parametrów prądu, napięcia, mocy, częstotliwości i współczynnika mocy z bezpośrednim wyświetlaczem i klasą dokładności 0,5. Seria K posiada trzy analogowe wyjścia do transmisji ilościowej (4-20mA) i opcjonalny interfejs komunikacyjny RS485 z protokołem Modbus-RTU. W serii S wprowadzono programowalną funkcję alarmu z możliwością wyjścia przekaźnikowego i telesygnalizacją przez port RS-485, dzięki czemu miernik może aktywnie ostrzegać operatorów w przypadku wystąpienia nieprawidłowych warunków napięcia, zamiast pasywnie wyświetlać wartości, które można przeoczyć.
Dodatkowo każdy jednofazowy cyfrowy woltomierz prądu przemiennego Gomelong do montażu panelowego jest wyposażony w wysokiej jakości wyświetlacz LED wykorzystujący drogie układy scalone, z przyciskami programowania wytrzymującymi do 100 000 naciśnięć klawiszy. W konstrukcji panelu zastosowano importowane związki wielkocząsteczkowe odporne na kwasy, zasady, wysoką temperaturę i korozję, zapewniając niezawodną pracę nawet w wymagających środowiskach przemysłowych.
Podczas oceny jednofazowego, cyfrowego woltomierza prądu przemiennego do montażu panelowego dla danego zastosowania, pewne specyfikacje techniczne zapewniają znaczący wgląd w jego zdolność do wykrywania chwilowych zdarzeń przepięciowych.
| Parametr | Oferta standardowa | Co to oznacza dla wykrywania przepięć |
|---|---|---|
| Klasa dokładności | 0.5 | Niezawodna dokładność pomiaru w normalnych warunkach |
| Zakres częstotliwości | 45-65 Hz | Obejmuje globalne systemy zasilania (50 Hz/60 Hz) |
| Metoda pomiaru | Technika próbkowania AC | Cyfrowe próbkowanie przebiegu wejściowego |
| Programowalne skalowanie | Możliwość regulacji za pomocą klawisza na panelu przednim | Elastyczna konfiguracja proporcji na miejscu |
| Protokół komunikacyjny | Modbus-RTU (RS485) | Zdalne monitorowanie i integracja alarmów |
| Funkcjonalność alarmu | Dostępne (Seria S) | Aktywne powiadomienie o nieprawidłowym napięciu |
| Typ wyświetlacza | Dioda LED, 4 cyfry | Odczyt w czasie rzeczywistym o wysokiej widoczności |
Dla firmy Gomelong te specyfikacje to nie tylko liczby w arkuszu danych — reprezentują one rzeczywiste decyzje inżynieryjne podjęte w celu zapewnienia niezawodnego działania. Nasze jednofazowe, cyfrowe woltomierze prądu przemiennego do montażu panelowego są produkowane w zakładach posiadających certyfikaty zarządzania jakością ISO 9001 i zarządzania środowiskowego ISO 14001. Mierniki posiadają także licencje pomiarowe CE, ROHS, CCC, CMC wraz z licencją Jakości Eksportowej, potwierdzającą ich zgodność z międzynarodowymi standardami.
Miernik wykrywający przepięcie jest cenny. Niezbędny jest miernik, który komuś o tym powie. Gomelong spełnia ten wymóg poprzez opcjonalną komunikację RS485 z protokołem Modbus-RTU, umożliwiając integrację ze sterownikami PLC, przemysłowymi komputerami sterującymi i nadrzędnymi systemami sterowania. W przypadku wystąpienia przepięcia informacja może zostać zarejestrowana, wyświetlona na ekranach HMI i wykorzystana do uruchomienia automatycznych reakcji – a nie po prostu utracona pomiędzy aktualizacjami wyświetlacza.
Mierniki można również programować w terenie, co pozwala operatorom regulować parametry współczynnika bezpośrednio z panelu przedniego, bez konieczności stosowania specjalistycznego oprogramowania lub odłączonego sprzętu do programowania. Ta funkcja upraszcza uruchamianie i modyfikacje w przypadku zmiany konfiguracji systemu w czasie.
Odpowiedź 1: Odpowiedni czas reakcji zależy od konkretnych wymagań aplikacji. W przypadku ogólnego monitorowania mocy w budynkach komercyjnych akceptowalny może być czas reakcji od 500 milisekund do 1 sekundy w celu wykrycia długotrwałych zdarzeń przepięciowych. Jednakże w zastosowaniach przemysłowych obejmujących czuły sprzęt elektroniczny, przetwornice częstotliwości lub zautomatyzowane systemy sterowania zdecydowanie zaleca się czas reakcji wynoszący 200 milisekund lub szybszy. Wiele standardowych cyfrowych mierników panelowych aktualizuje swoje wyświetlacze z częstotliwością od 200 do 500 milisekund, co określa, jak szybko zmiana napięcia może zostać odzwierciedlona na odczycie. Należy pamiętać, że częstotliwość aktualizacji wyświetlacza i częstotliwość próbkowania pomiarów są powiązanymi, ale odrębnymi specyfikacjami. W przypadku zastosowań krytycznych, w których nawet krótkie skoki napięcia mogą spowodować obciążenie sprzętu lub uszkodzenie danych, należy rozważyć mierniki z programowalnymi wyjściami alarmowymi, które zapewniają powiadomienie niezależnie od cyklu aktualizacji wyświetlacza. Jeśli istniejący system monitorowania nie jest w stanie zapewnić takiego poziomu reakcji, skutecznym rozwiązaniem może okazać się dodanie dedykowanego miernika obsługującego alarmy do wrażliwych obwodów odgałęzionych.
A2: Próbkowanie cyfrowe jest konieczne, ale niewystarczające do niezawodnego wykrywania chwilowego przepięcia. Kluczowymi czynnikami są częstotliwość próbkowania (jak często miernik mierzy napięcie), algorytm przetwarzania (w jaki sposób próbkowane wartości są przekształcane na wyświetlane odczyty) oraz obecność wewnętrznego uśredniania lub tłumienia, które może odfiltrować krótkotrwałe zdarzenia. Niektóre mierniki cyfrowe celowo uśredniają wiele próbek w ciągu kilku cykli, aby uzyskać stabilny obraz, co skutecznie eliminuje wyświetlanie krótkich, przejściowych zdarzeń. Inne mierniki mogą próbkować z dużą szybkością, ale aktualizują wyświetlacz tylko w znacznie wolniejszych odstępach czasu. Aby ustalić, czy jednofazowy, cyfrowy woltomierz prądu przemiennego do montażu panelowego wychwytuje stany nieustalone, należy zapoznać się ze specyfikacjami producenta dotyczącymi zarówno częstotliwości próbkowania, jak i efektywnego czasu reakcji. Jeśli te specyfikacje nie są jasno udokumentowane, miernik może nie zostać zaprojektowany z priorytetem wykrywania stanów przejściowych. Mierniki oferujące programowalne wyjścia alarmowe i możliwości komunikacji są na ogół lepiej przystosowane do monitorowania przepięć, ponieważ mogą raportować zdarzenia w czasie zbliżonym do rzeczywistego, zamiast polegać na operatorze, który zaobserwuje przelotną zmianę wyświetlacza.
A3: Woltomierze standardowe są przeznaczone przede wszystkim do pomiaru i wyświetlania wartości napięcia w stanie ustalonym w normalnych warunkach pracy. Ich priorytety inżynieryjne obejmują zazwyczaj dokładność przy napięciu znamionowym, czytelność wyświetlacza i długoterminową niezawodność. Monitorowanie przepięć stawia dodatkowe wymagania: szybszą reakcję na zmiany napięcia, konfigurowalne progi alarmowe, rejestrowanie lub komunikację zdarzeń przekraczających limit oraz zdolność do niezawodnego działania w obecności szumów elektrycznych, które często towarzyszą warunkom przepięć. Miernik przeznaczony do monitorowania przepięć zazwyczaj oferuje regulowane przez użytkownika wartości zadane górnego i dolnego alarmu, wyjścia przekaźnikowe lub tranzystorowe do sygnalizacji oraz porty komunikacyjne (takie jak RS485 z Modbus) do integracji z systemami sterowania. Na przykład Gomelong oferuje programowalne mierniki alarmowe serii S zaprojektowane specjalnie dla systemów elektroenergetycznych i przedsiębiorstw górnictwa przemysłowego wymagających kontroli i wykrywania prądu. Liczniki te potrafią z dużą dokładnością mierzyć różne parametry energii elektrycznej oraz realizować telesygnalizację poprzez porty RS-485. Wybór między miernikiem standardowym a miernikiem do monitorowania przepięć ostatecznie zależy od wartości chronionego sprzętu i konsekwencji niewykrytych zdarzeń przepięciowych w konkretnym zastosowaniu.
Zanim uznasz, że istniejące monitorowanie napięcia jest odpowiednie, rozważ przeprowadzenie prostej oceny bieżącej konfiguracji.
1. Weryfikacja czasu reakcji — Znajdź specyfikację czasu reakcji w arkuszu danych swojego licznika. Jeżeli nie jest on podany, należy skontaktować się bezpośrednio z producentem. Brak specyfikacji często wskazuje, że szybka reakcja nie była priorytetem projektu.
2. Przegląd metody próbkowania — Dowiedz się, czy Twój miernik wykorzystuje pomiar True RMS, pomiar z odpowiedzią średnią, czy też inną metodę. Mierniki True RMS zazwyczaj zapewniają dokładniejsze odczyty w warunkach zniekształconego przebiegu.
3. Sprawdzenie możliwości alarmu — Określ, czy miernik może wywołać alarm lub wygenerować sygnał, gdy napięcie przekroczy zadany próg. Bez tego polegasz wyłącznie na obserwacji prowadzonej przez operatora w czasie rzeczywistym.
4. Ocena rejestrowania danych — ustal, czy licznik może rejestrować wartości minimalne i maksymalne oraz czy może przekazywać te dane do systemu centralnego. Jednofazowy cyfrowy woltomierz prądu przemiennego do montażu panelowego z komunikacją RS485 i protokołem Modbus-RTU oferuje znacznie większą wartość diagnostyczną niż izolowany wyświetlacz cyfrowy.
5. Przydatność środowiskowa — Sprawdź, czy Twój licznik jest przystosowany do warunków środowiskowych występujących w Twojej placówce. Ekstremalne temperatury, wilgotność, wibracje i zniekształcenia harmoniczne mogą mieć wpływ na dokładność i niezawodność pomiaru. Mierniki Gomelong zostały zaprojektowane tak, aby wytrzymać trudne warunki, i są wyposażone w panele wykonane z importowanych związków wielkocząsteczkowych odpornych na kwasy, zasady, wysoką temperaturę i korozję.
Żaden pojedynczy instrument nie jest w stanie uchwycić każdej anomalii elektrycznej. Jednakże zastosowanie jednofazowego, cyfrowego woltomierza prądu przemiennego do montażu panelowego z możliwością komunikacji, programowalnymi progami alarmowymi i udokumentowaną charakterystyką szybkiego reagowania stanowi podstawę do zrozumienia zachowania napięcia w systemie. Gdy w obiekcie rozmieszczonych jest wiele takich liczników, ich połączone dane mogą ujawnić wzorce — takie jak określone procesy lub pory dnia związane z powtarzającymi się zdarzeniami przepięciowymi — które pozostałyby niewidoczne w przypadku wolniejszych, izolowanych urządzeń pomiarowych.
Pytanie postawione w tytule — Co się stanie, jeśli w jednofazowym cyfrowym woltomierzu panelowym nie wystąpi chwilowe przepięcie? – nie jest jedynie hipotetyczny. W tysiącach obiektów na całym świecie dzieje się to każdego dnia. Skoki napięcia pojawiają się i znikają w ciągu milisekund. Wyświetla aktualizację w ułamku sekundy. Odstęp między tymi dwoma osiami czasu określa, czy problem jest udokumentowany, czy niewidoczny.
Najlepszy czas na ocenę możliwości monitorowania napięcia ma miejsce przed wystąpieniem awarii, której można zapobiec, a nie po niej. Dokładny przegląd specyfikacji istniejących liczników, a następnie strategiczne aktualizacje tam, gdzie istnieją luki, mogą zmienić sposób, w jaki rozumiesz i chronisz swoją infrastrukturę elektryczną.
ZGomelongzakresjednofazowy cyfrowy woltomierz prądu przemiennego do montażu panelowegoprzyrządy pomiarowe — od podstawowych pomiarów (seria X) przez wyjście analogowe (seria K) po programowalną funkcję alarmu (seria S) — operatorzy i kierownicy obiektów mają do dyspozycji opcje, które odpowiadają ich konkretnym wymaganiom w zakresie monitorowania i rozważaniom budżetowym. Wszystkie produkty w naszym portfolio powstają w zakładach posiadających certyfikaty ISO, poparte certyfikatami CE, ROHS i CCC oraz wspierane przez firmę zaangażowaną w innowacje technologiczne i sukces klientów.
